Jak podłączyć wentylator z czujnikiem wilgoci?

Wentylator z czujnikiem wilgoci potrzebuje stałego zasilania przewodami L i N. Zacisk T, nazywany też LT lub LS, służy do ręcznego wyzwalania pracy – najczęściej po włączeniu światła. Bez przewodu T higrostat nadal może uruchamiać wentylator, ale nie będzie można sterować nim z włącznika.

Co przygotować przed podłączeniem?

Praca dotyczy instalacji elektrycznej, często znajdującej się w wilgotnym pomieszczeniu. Jeżeli nie potrafisz pewnie rozpoznać przewodu fazowego, neutralnego i ochronnego, zleć podłączenie elektrykowi.

Wyłącz bezpiecznik obwodu, a najlepiej zasilanie całej łazienki. Samo wyłączenie światła nie wystarcza, ponieważ na przewodach może nadal występować napięcie. Po odłączeniu zasilania sprawdź jego brak miernikiem uniwersalnym lub dwubiegunowym wskaźnikiem napięcia. Jednobiegunowa próbówka, czyli neonówka w śrubokręcie, nie daje wystarczającej pewności.

Do wykonania połączeń przygotuj:

• Miernik uniwersalny lub dwubiegunowy wskaźnik napięcia.
• Wkrętaki z izolacją oraz narzędzie do zdejmowania izolacji.
• Certyfikowane złączki, na przykład złączki Wago albo listwy zaciskowe.
• Przewód o liczbie żył wymaganej przez konkretny model wentylatora.

Nie skręcaj przewodów i nie zabezpieczaj połączeń samą taśmą izolacyjną. Użyj złączek przeznaczonych do instalacji elektrycznych. Sprawdź też, czy wentylator ma II klasę ochronności, czy wymaga przewodu ochronnego PE. Informację znajdziesz na obudowie lub w instrukcji producenta.

Co oznaczają zaciski L, N i T?

Oznaczenia mogą różnić się szczegółami zależnie od producenta. Zacisk T bywa opisany jako LT albo LS. Zawsze porównaj oznaczenia z instrukcją konkretnego wentylatora.

Przewód L musi mieć stałe napięcie, także wtedy, gdy światło jest wyłączone. Dzięki temu higrostat może stale monitorować wilgotność. Przewód T nie zasila elektroniki w taki sam sposób jak L. Dostarcza sygnał uruchamiający, zwykle po włączeniu oświetlenia.

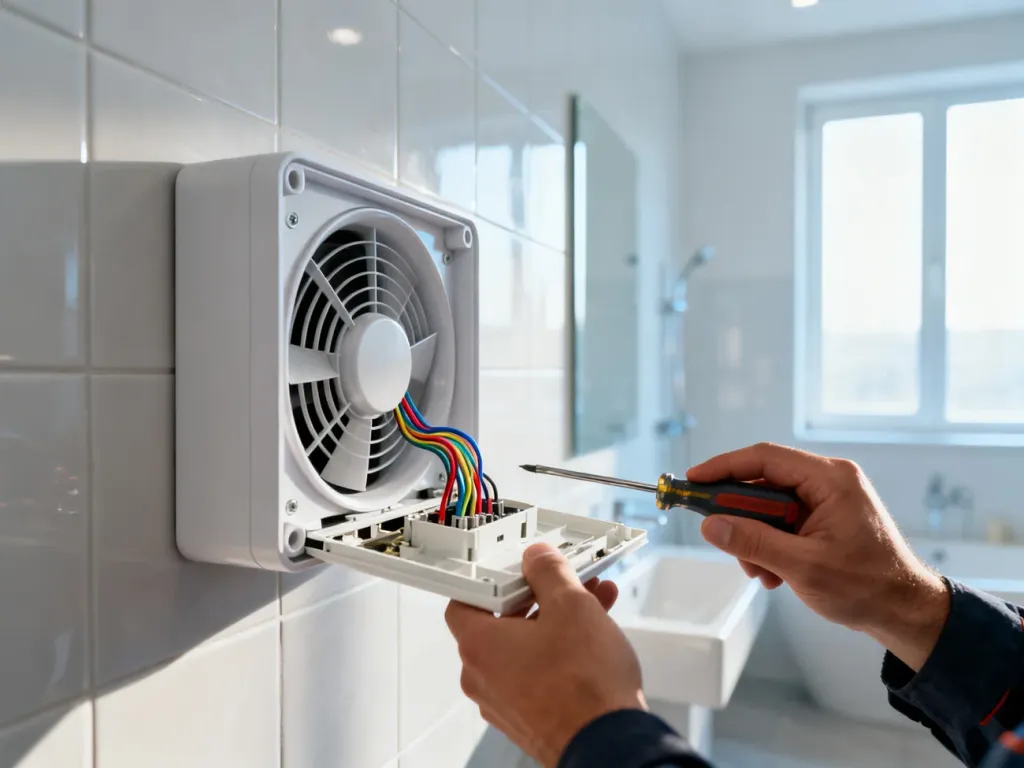

Jak podłączyć wentylator z czujnikiem wilgoci?

Przed rozpoczęciem upewnij się, że instalacja doprowadza do wentylatora stałą fazę, przewód neutralny oraz – jeśli chcesz korzystać z ręcznego sterowania – przewód z włącznika. W zależności od klasy ochronności urządzenia potrzebne będą trzy albo cztery żyły.

1. Wyłącz zasilanie w rozdzielnicy i sprawdź miernikiem, czy na przewodach nie ma napięcia.
2. Zidentyfikuj żyły instalacji. Typowo faza ma kolor brązowy lub czarny, neutralny niebieski, a przewód ochronny żółto-zielony. Nie opieraj się wyłącznie na kolorach w starej lub przerabianej instalacji.
3. Podłącz stałą fazę do zacisku L. Ten przewód powinien być zasilany niezależnie od położenia włącznika światła.
4. Podłącz przewód neutralny do zacisku N. Wykonaj połączenie z przewodem neutralnym obwodu, używając właściwej złączki.
5. Jeśli chcesz mieć pełną funkcjonalność, podłącz do zacisku T przewód fazowy wychodzący z włącznika światła. Po włączeniu światła napięcie na T wymusi uruchomienie wentylatora.
6. Jeżeli urządzenie wymaga uziemienia, podłącz jego zacisk PE do przewodu ochronnego. Wentylatora w II klasie ochronności nie łączy się z PE, chyba że instrukcja producenta wskazuje inaczej.
7. Sprawdź, czy żyły są całkowicie wsunięte w złączki, nie wysuwają się i nie mają odsłoniętych fragmentów poza miejscem połączenia.
8. Włącz zasilanie i wykonaj test zgodnie z instrukcją urządzenia. Sprawdź osobno reakcję na wzrost wilgotności oraz działanie po włączeniu światła.

Dwa sposoby podłączenia

Pełna funkcjonalność wymaga przewodów L, N i T, a także PE, jeśli wentylator należy do I klasy ochronności. Stała faza trafia do L, neutralny do N, a faza sterowana włącznikiem do T. W takim układzie higrostat może uruchomić wentylator automatycznie, a światło może dodatkowo wymusić jego pracę.

Praca wyłącznie automatyczna jest możliwa po podłączeniu L i N bez przewodu T. Higrostat nadal reaguje na podwyższoną wilgotność, ale włączenie światła nie uruchomi wentylatora ręcznie. Jeśli w puszce nie ma stałej fazy albo przewodu neutralnego, nie przerabiaj instalacji samodzielnie.

Poziom wilgotności i czas opóźnienia wyłączenia ustawia się zgodnie z instrukcją danego modelu. Nie ma jednej uniwersalnej pozycji potencjometru. W niektórych urządzeniach dioda sygnalizuje wykrycie wilgoci, a odliczanie czasu pracy zaczyna się dopiero po jej spadku.

Wentylator nie działa poprawnie – co sprawdzić?

Najpierw ponownie wyłącz zasilanie. Następnie sprawdź poniższe punkty:

• Czy stała faza trafiła do zacisku L, a nie do T.
• Czy przewód z włącznika światła został podłączony do T, a nie do L.
• Czy przewód neutralny jest prawidłowo połączony z zaciskiem N.
• Czy wszystkie przewody są mocno osadzone w złączkach i nie ma luźnych żył.
• Czy próg wilgotności nie został ustawiony zbyt wysoko oraz czy urządzenie ma diodę diagnostyczną.

Jeśli wentylator uruchamia się tylko ze światłem, prawdopodobnie nie otrzymuje stałej fazy na L. Gdy działa bez przerwy, przyczyną może być zamiana przewodów L i T, nieprawidłowy sygnał na zacisku sterującym albo ustawienia timera. Ostateczne oznaczenia zawsze sprawdzaj w instrukcji producenta.

Kiedy wezwać elektryka?

Pomoc fachowca jest potrzebna, gdy nie potrafisz bezpiecznie zidentyfikować przewodów, w puszce brakuje przewodu neutralnego lub stałej fazy, instalacja jest stara albo wymaga doprowadzenia dodatkowej żyły. Przy pracy w łazience ryzyko porażenia jest szczególnie poważne, dlatego brak pewności co do połączeń powinien zakończyć samodzielne prace.

Najważniejsza zasada jest prosta: L zapewnia stałe zasilanie higrostatu, N zamyka obwód, a T służy do sterowania wentylatorem z włącznika. Dopiero prawidłowe rozdzielenie tych funkcji zapewnia automatyczną i ręczną pracę urządzenia.
