CKF-316 podłącza się do sieci 3 × 400 V + N, a jego styk NO/NC włącza się w obwód cewki stycznika. Czujnik kontroluje kolejność, zanik i asymetrię faz, ale nie zasila silnika bezpośrednio.
Ostrzeżenie przed montażem
CKF-316 pracuje w układzie o napięciu 400 V. Montaż w rozdzielnicy powinien wykonać elektryk z odpowiednimi kwalifikacjami. Przed rozpoczęciem prac wyłącz zasilanie, zabezpiecz je przed przypadkowym załączeniem i potwierdź brak napięcia właściwym przyrządem pomiarowym.
Nie wykonuj połączeń przy napięciu i nie traktuj poniższego opisu jako zastępstwa dla schematu producenta. Zaciski urządzenia należy zidentyfikować zgodnie z oznaczeniami na konkretnym egzemplarzu oraz jego instrukcją obsługi.
Jak podłączyć CKF-316 krok po kroku?
Układ składa się z dwóch części. Obwód zasilania doprowadza napięcie do silnika przez stycznik, natomiast obwód sterowania wykorzystuje styk przekaźnikowy CKF-316 do załączania lub rozłączania cewki stycznika.
Do montażu potrzebujesz urządzenia, stycznika dopasowanego do silnika, zabezpieczeń rozdzielnicy, przewodów o właściwym przekroju oraz miernika napięcia. Kolejne etapy połączenia są następujące:

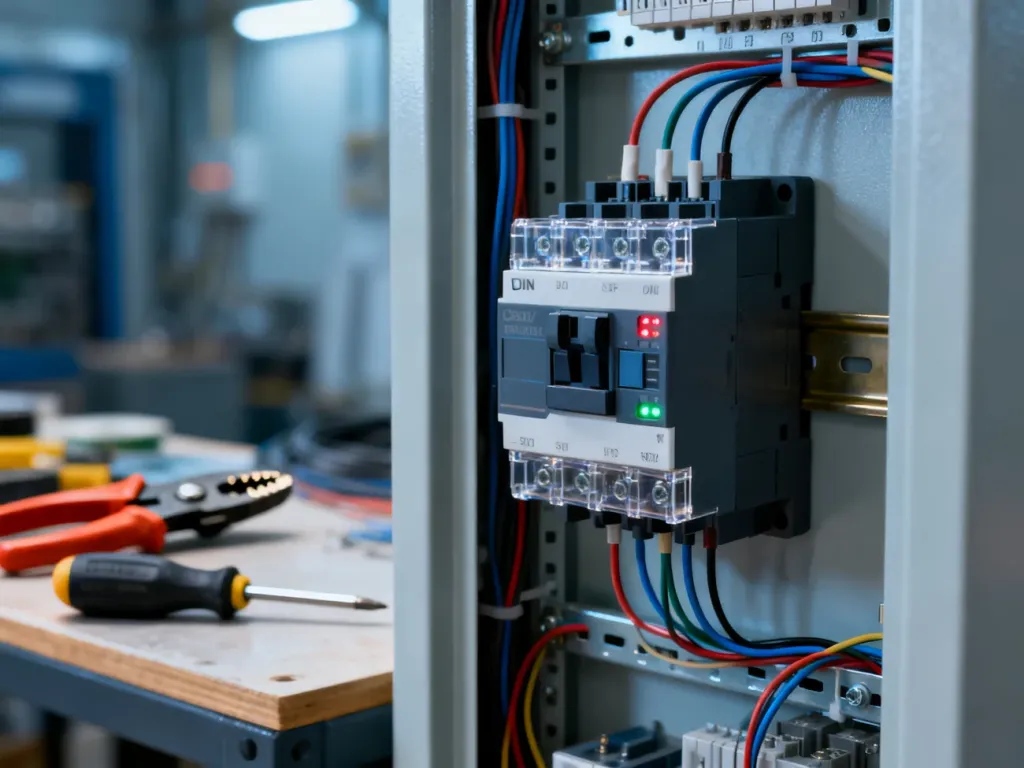

- Zamontuj czujnik – zatrzaśnij CKF-316 na szynie DIN TH-35 w rozdzielnicy.
- Doprowadź fazy – podłącz przewody L1, L2 i L3 do odpowiednich zacisków wejściowych urządzenia, zachowując ich kolejność.
- Podłącz przewód neutralny – doprowadź przewód N do przeznaczonego dla niego zacisku. CKF-316 wymaga zasilania 3 × 400 V + N, dlatego pominięcie przewodu neutralnego jest błędem.
- Włącz styk przekaźnika w sterowanie – wykorzystaj zestyk NO albo NC zgodnie z logiką obwodu cewki stycznika. Styk powinien sterować cewką, a nie przewodami zasilającymi silnik.
- Podłącz silnik przez stycznik – przewody fazowe silnika prowadź przez styki główne stycznika i właściwe zabezpieczenia. CKF-316 ma jedynie nadzorować warunki zasilania i zezwalać na pracę stycznika.
- Sprawdź połączenia – skontroluj kolejność faz, dokręcenie zacisków, ciągłość przewodu ochronnego oraz zgodność obwodu sterowania ze schematem producenta.
W praktyce zależność wygląda tak: CKF-316 → styk NO/NC → cewka stycznika → styki główne stycznika → silnik. Gdy czujnik wykryje zanik fazy, zbyt dużą asymetrię albo nieprawidłową kolejność faz, rozłączy obwód cewki. Stycznik odpadnie i odłączy silnik od obwodu siłowego.
Model CKF-316 ma opóźnienie wyłączenia wynoszące 4 sekundy. Oznacza to, że krótkie zakłócenie nie musi natychmiast wyłączyć stycznika. Przy zmianie kolejności faz uruchomienie silnika zostaje zablokowane, co chroni przed niepożądanym kierunkiem wirowania.
Parametry montażowe CKF-316
| Parametr | Wartość lub opis |
|---|---|
| Zasilanie | 3 × 400 V + N |
| Zaciski | Śrubowe, przewody do 2,5 mm² |
| Moment dokręcania | 0,4 Nm |
| Montaż | Szyna DIN TH-35, szerokość 1 modułu, 18 mm |
| Styk przekaźnikowy | 1 × NO/NC, maksymalny prąd obciążenia 10 A |
| Próg asymetrii | 55 V |
Podana obciążalność styku nie oznacza, że można podłączyć do niego silnik. W obwodzie sterowania styk musi być dobrany do napięcia i prądu cewki stycznika. Sam silnik wymaga osobnego toru zasilania, zabezpieczenia oraz stycznika o parametrach dopasowanych do jego mocy.
Jak sprawdzić działanie urządzenia?
Po zakończeniu montażu załącz zasilanie dopiero po ponownym sprawdzeniu wszystkich połączeń. Dwie diody LED służą do kontroli stanu zasilania i pracy czujnika. Interpretacja powinna odpowiadać oznaczeniom umieszczonym na obudowie oraz w instrukcji konkretnego modelu.
Podczas sprawdzania zwróć uwagę na następujące sytuacje:
- Przy prawidłowej kolejności faz i właściwych napięciach czujnik powinien zezwolić na pracę obwodu sterowania.
- Zanik jednej z faz powinien spowodować zadziałanie zabezpieczenia i rozłączenie cewki stycznika.
- Asymetria napięciowa przekraczająca próg 55 V powinna zablokować lub przerwać pracę silnika.
- Nieprawidłowa kolejność faz powinna uniemożliwić załączenie stycznika.
- Jeżeli dioda sygnalizuje błąd mimo poprawnego okablowania, wyłącz zasilanie i sprawdź fazy, przewód N oraz zaciski.
Przed przekazaniem układu do pracy upewnij się, że wszystkie przewody są osadzone w zaciskach, obudowa rozdzielnicy jest zamknięta, a stycznik rzeczywiście odłącza silnik po rozłączeniu styku sterującego. Przy braku doświadczenia z rozdzielnicami 400 V zleć pomiary i uruchomienie elektrykowi.
Artykuł nie stanowi porady elektrycznej ani zastępstwa dla dokumentacji producenta. Prace przy instalacji 400 V powinny wykonywać osoby posiadające odpowiednie kwalifikacje, zgodnie z obowiązującymi zasadami bezpieczeństwa.
