Instalację wodną w podłodze na gruncie prowadzi się w warstwie styropianu, a nie bezpośrednio na chudziaku. Betonowy podkład nie pełni funkcji termoizolacyjnej, dlatego może przyspieszać wychładzanie przewodów CWU i zwiększać ryzyko kondensacji na rurach ZWU. Rury powinny znajdować się w otulinie, która chroni je mechanicznie i pozwala na ich niewielką pracę przy zmianach temperatury.
Dlaczego styropian jest lepszym miejscem dla rur?
Chudziak jest podkładem betonowym, na którym układa się kolejne warstwy podłogi. Nie zastępuje izolacji cieplnej. Rura ułożona bezpośrednio na betonie ma kontakt z materiałem, który łatwo odbiera ciepło. W przypadku ciepłej wody użytkowej oznacza to szybsze wychładzanie wody i przekazywanie energii do podłoża, a następnie do gruntu.
Przy ZWU problem jest inny. Zimna powierzchnia rury może mieć temperaturę niższą od punktu rosy, szczególnie w pomieszczeniach o podwyższonej wilgotności. Wtedy na przewodzie może pojawić się kondensacja. Umieszczenie rur w warstwie styropianu oddziela je od betonu i ogranicza wymianę ciepła z podłożem.
Najważniejsze różnice między oboma sposobami prowadzenia instalacji przedstawia tabela:
| Cecha | Rury na chudziaku | Rury w styropianie |
|---|---|---|
| Straty ciepła instalacji CWU | Większe, ponieważ beton odbiera ciepło z przewodu | Mniejsze dzięki oddzieleniu rury od betonu i warstwie izolacji |
| Ryzyko kondensacji przy ZWU | Wyższe w wilgotnych warunkach | Ograniczone przez izolację i otulinę |
| Ochrona mechaniczna | Ograniczona, nawet gdy przewód ma otulinę | Lepsza dzięki otulinie i otaczającym warstwom styropianu |
| Miejsce na pracę rury | Rura może mieć zbyt mało przestrzeni na ruchy termiczne | Warstwa izolacji ułatwia kompensację niewielkich przemieszczeń |
Styropian nie powinien jednak być traktowany jako jedyne zabezpieczenie przewodów. Rury muszą być prowadzone w otulinie, a cała podłoga powinna zachować zaprojektowaną grubość i ciągłość izolacji.
Jak ułożyć warstwy podłogi na gruncie?
Przy typowym układzie rury znajdują się pomiędzy warstwami izolacji. Kolejność prac powinna uwzględniać zarówno ochronę przed wilgocią, jak i zabezpieczenie przewodów przed kontaktem z betonem:
- Przygotuj chudziak – podkład powinien być równy, oczyszczony i oddzielony od gruntu ciągłą izolacją przeciwwilgociową, na przykład z papy lub właściwie dobranej folii.
- Ułóż pierwszą warstwę styropianu – płyty powinny przylegać do siebie możliwie szczelnie. Większe pustki i szczeliny mogą tworzyć lokalne mostki termiczne.

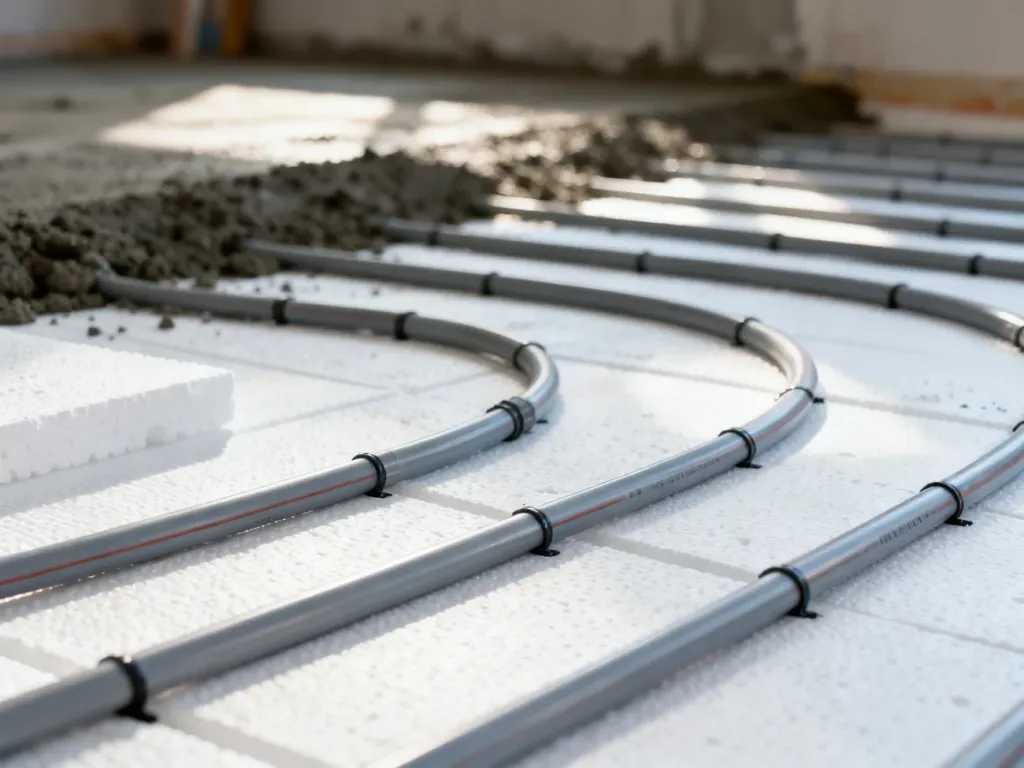

- Rozprowadź rury w otulinie – przewody CWU i ZWU układa się na pierwszej warstwie albo w przygotowanych wycięciach, zależnie od dostępnej wysokości oraz projektu instalacji.
- Przykryj przewody drugą warstwą styropianu – spoiny drugiej warstwy powinny być przesunięte względem spoin pierwszej, aby połączenia płyt nie przebiegały w jednej linii.
- Wykonaj warstwę podkładową – przed ułożeniem jastrychu trzeba zachować przewidziane oddzielenie wylewki od ścian, słupów, schodów i innych elementów konstrukcyjnych.
Przesunięcie spoin ogranicza powstawanie ciągłych szczelin przez całą grubość izolacji. Trzeba też sprawdzić, czy rury nie powodują miejscowego nadmiernego zmniejszenia grubości styropianu ani nierówności, które mogłyby wpłynąć na jastrych.
Otulina to nie tylko izolacja cieplna
Otulina jest potrzebna także wtedy, gdy rura znajduje się w styropianie. Chroni przewód przed bezpośrednim kontaktem z betonem i uszkodzeniami mechanicznymi, ale jej druga funkcja jest równie ważna. Tworzy przestrzeń, w której rura może nieznacznie zmieniać położenie przy zmianach temperatury.
Otulina pełni funkcję dylatacyjną – pozwala rurze pracować i ogranicza przenoszenie naprężeń na warstwy podłogi. Nie jest jednak zamiennikiem styropianu ani całej izolacji podłogi.
W praktyce stosuje się otuliny o grubości zależnej od średnicy przewodu i przyjętego systemu. W dostarczonych założeniach wskazano zakres 6–9 mm. Ostateczny dobór powinien wynikać z projektu i zaleceń dla konkretnego rodzaju rur.
Na co zwrócić uwagę przy małej wysokości podłogi?
Największym ograniczeniem bywa dostępna wysokość między chudziakiem a planowanym poziomem posadzki. Nie należy jednak układać rur na betonie tylko po to, aby zyskać kilka centymetrów. Najpierw trzeba sprawdzić, czy można zmienić układ warstw, zastosować przewidziany w projekcie rodzaj izolacji albo skorygować trasę przewodów.
Grubość styropianu, średnice rur, otuliny i wysokość jastrychu powinny być ustalone przed rozpoczęciem prac. Jeśli po uwzględnieniu tych elementów nie da się zachować wymaganej izolacyjności lub równego podłoża, rozwiązanie powinien ocenić projektant albo wykonawca odpowiedzialny za instalację i podłogę.
Najbezpieczniejszy układ to izolacja przeciwwilgociowa na chudziaku, pierwsza warstwa styropianu, rury w otulinie oraz druga warstwa styropianu z przesuniętymi spoinami. Chudziak powinien być podłożem pod izolację, a nie miejscem prowadzenia instalacji wodnej.
Artykuł nie stanowi porady budowlanej dla konkretnego obiektu. Ostateczny układ warstw i przebieg instalacji należy dopasować do projektu, dostępnej wysokości podłogi oraz warunków wykonawczych.
