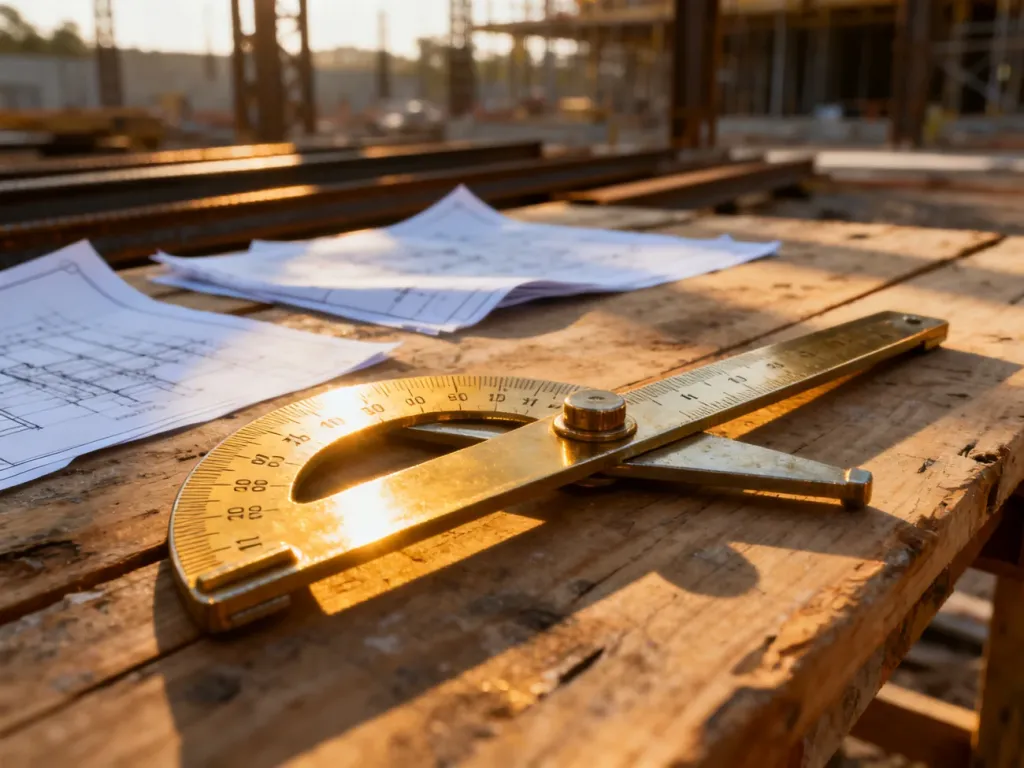

Kątomierz budowlany przykłada się do dwóch krawędzi mierzonego elementu, stabilizuje, blokuje ramiona i odczytuje wynik ze skali albo wyświetlacza. Sposób pracy zależy od rodzaju narzędzia: analogowy wymaga poprawnego odczytu noniusza, a cyfrowy – wyzerowania i utrzymania w jednej płaszczyźnie.
Jaki kątomierz wybrać?
Do pomiarów kontrolnych w warsztacie dobrze sprawdza się kątomierz analogowy. Model cyfrowy ułatwia szybki odczyt, natomiast traserski służy głównie do sprawnego wyznaczania kąta tam, gdzie nie jest potrzebna wysoka dokładność.
| Typ kątomierza | Główne zastosowanie | Dokładność | Trudność obsługi |
|---|---|---|---|
| Analogowy | Pomiary kontrolne, prace warsztatowe | Wysoka, zależna od skali i noniusza | Średnia |
| Cyfrowy | Szybkie pomiary remontowe i montażowe | Wysoka, jeśli narzędzie jest skalibrowane | Niska |
| Traserski | Szybkie wyznaczanie kąta, między innymi przy spawaniu konstrukcji stalowych | Zwykle niższa niż w modelach precyzyjnych | Niska |
Jak używać kątomierza analogowego?
Przed pomiarem usuń zabrudzenia z krawędzi i sprawdź, czy ramiona poruszają się płynnie. W kątomierzu analogowym wynik odczytuje się ze skali głównej, a w dokładniejszych modelach także z noniusza. Noniusz to pomocnicza skala, która pozwala odczytać część kąta niewidoczną na skali głównej.
Pomiar wykonaj w następującej kolejności:
- Oczyść obie krawędzie mierzonego elementu z pyłu, opiłków i tłustych śladów.
- Ustaw wierzchołek mierzonego kąta w centralnym punkcie kątomierza.
- Przyłóż jedno ramię do jednej krawędzi, a drugie do drugiej. Ramiona powinny przylegać bez przechylenia i bez szczeliny.
- Dokręć śrubę blokującą, aby ramiona nie zmieniły położenia podczas odczytu.
- Odczytaj pełne stopnie ze skali głównej, zwracając uwagę na właściwy kierunek skali.
- Jeśli narzędzie ma noniusz, znajdź kreskę noniusza najlepiej pokrywającą się z kreską skali głównej i dodaj wskazaną przez nią część kąta.
Nie dociskaj ramion z dużą siłą, ponieważ możesz przesunąć narzędzie albo odkształcić delikatną krawędź. Po odczycie zwolnij blokadę i powtórz pomiar. Zgodne wyniki kilku prób świadczą o dobrej powtarzalności ustawienia.
Jak używać kątomierza cyfrowego?
Kątomierz cyfrowy pokazuje wartość na wyświetlaczu, więc nie trzeba interpretować skali ani noniusza. Przed pracą trzeba jednak wykonać kalibrację, czyli ustawić punkt odniesienia zgodnie z instrukcją danego modelu. Bez prawidłowego wyzerowania sam odczyt cyfrowy może być obarczony błędem.
Pomiar kątomierzem cyfrowym wykonuje się tak:
- Oczyść powierzchnie pomiarowe i sprawdź, czy bateria zapewnia prawidłowe działanie wyświetlacza.
- Włącz urządzenie i ustaw je w pozycji bazowej wymaganej przez konstrukcję modelu.
- Wyzeruj kątomierz albo przeprowadź wskazaną przez producenta kalibrację.
- Przyłóż jedno ramię do pierwszej powierzchni, a drugie ustaw przy drugiej krawędzi mierzonego kąta.
- Utrzymuj narzędzie w płaszczyźnie pomiaru. Lekkie przechylenie może zmienić wynik.
- Odczekaj, aż wskazanie na wyświetlaczu się ustabilizuje, a następnie odczytaj wartość.
- Jeśli pomiar ma znaczenie kontrolne, powtórz go kilka razy i porównaj wskazania.
Gdy wyświetlacz gaśnie, wynik przeskakuje albo urządzenie nie reaguje prawidłowo, sprawdź baterię i ponownie wykonaj kalibrację. Szczegółowa sekwencja przycisków może różnić się między modelami, dlatego w tym zakresie stosuj instrukcję konkretnego narzędzia.
Jak uniknąć błędów pomiarowych?
Dokładność zależy nie tylko od rodzaju kątomierza. Równie ważne są przygotowanie elementu, stabilność przyłożenia i warunki pracy. Pył, opiłek lub tłusta plama tworzą niewielką szczelinę między ramieniem a krawędzią, a to może zmienić wynik.
Przed wykonaniem pomiaru sprawdź następujące elementy:
- Powierzchnie pomiarowe są oczyszczone z pyłu, opiłków i tłustych zabrudzeń.
- Ramiona kątomierza przylegają do krawędzi bez przechylenia i przypadkowego przesunięcia.
- Śruby lub blokady są sprawne i utrzymują ustawienie narzędzia.
- Kątomierz cyfrowy został wyzerowany i skalibrowany przed pomiarem.
- Bateria w modelu cyfrowym jest naładowana lub ma wystarczające napięcie.
- Wynik został sprawdzony w co najmniej dwóch kolejnych pomiarach.
Temperatura także może mieć znaczenie przy dokładnych pomiarach elementów metalowych. Materiał zmienia wymiary pod wpływem nagrzania lub wychłodzenia, dlatego kontrolę wykonuj w możliwie stabilnych warunkach i nie mierz elementu bezpośrednio po intensywnym cięciu, szlifowaniu albo spawaniu.
Najważniejsze jest powtarzalne ustawienie narzędzia. Jeżeli kolejne odczyty różnią się wyraźnie, najpierw sprawdź czystość krawędzi, docisk ramion, blokadę oraz kalibrację. Dopiero potem oceń, czy problem leży po stronie samego kątomierza.
